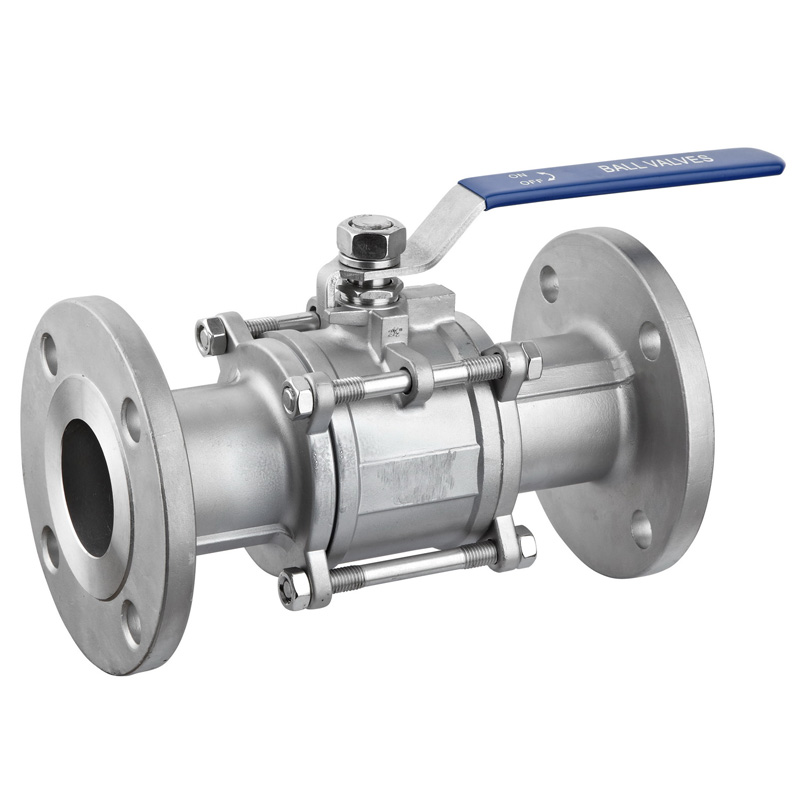

三片式日標法蘭球閥

發布日期:[2015-02-02]     點擊率:

三片式日標法蘭球閥

【產品簡介】

頂裝式球閥設計規范

設計標準:API 6A、API 6D、ANSI B16.34、BS 5351

結構長度:ANSI B16.10

連接標準:ANSI B16.5

主體材質:碳鋼、不銹鋼、合金鋼

壓力試驗:API 598

【壓力范圍】

口 徑 : 2″-12″

頂裝式球閥產品特點

整體式閥體設計,上裝式樞軸固定支持,法蘭結構

整體式樞軸固定球桿設計

雙阻塞泄放功能

高強度整體式球桿結構,確保了球體的準確定位

樞軸采用防吹出保護結構

2組O型密封圈,加上閥桿上的防火填料結構,有Xiao地防止泄露

防腐蝕,低摩擦系數的軸承

因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動,具有進口和出口雙向密封功能

性能良好的標準尼龍和PEEK閥座,確保了低壓狀態下的有Xiao密封

密封劑住入器設計,在緊急狀態下可住入密封膠,對閥桿或閥座進行密封

采用獨Te的閥座可縮回技術,在線可更換球桿,閥桿密封圈金屬閥座及波紋彈簧

扭矩減少到Zui小,便于閥門操作

球桿與閥體有Xiao接觸的,性能良好的防靜電接地設備

預置驅動裝置平臺及螺孔,隨時可裝配驅動裝置

防火功能:當閥座燒壞或損壞時,金屬閥座自動貼緊球體,閥座和球體之間較小的泄漏

【主要外型及連接尺寸表】Main Types and Connecting Dimension


Class 150


SizeGLH1H2WWeight
inmmmmmmmmmmkg
2512921707628546
376356219528583
4102432250115400156
6152559265140*400256
8203660355172*400453
10254787385203*600622
12305838400242*600747
14337889450267*600959
16387991510299*6001220
184381092565318*6001640
204891194620349*6002118
245911397680407*7002950



Class 300

SizeGLH1H2WWeight
mmmmmmmmmmmmkg
2512921708328549
3763562110528587
4102432250127400164
6152559265159*400272
8203660355191*500479
10254787385777*600657
12305838400261*600783
14337889450292*6001007
16387991510324*6001281
184381092565256*7001722
204891194620388*7009994
245911397680457*7603100
