不銹鋼氣動球閥的組成部分及型號規格

發布日期：[2021-05-17] 點擊率：

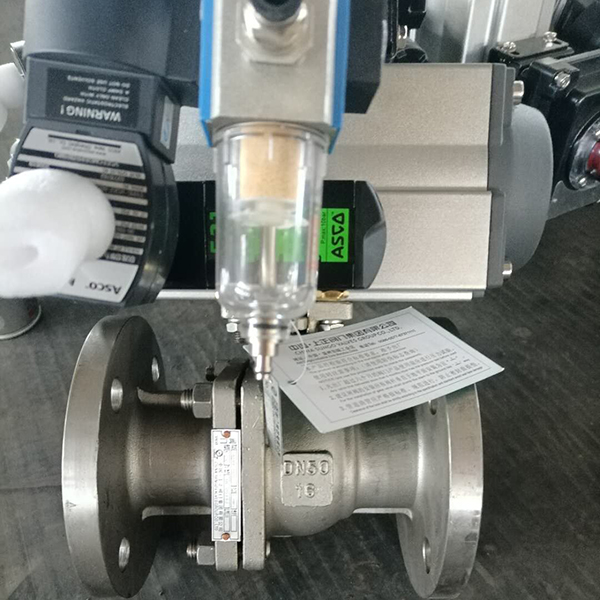

不銹鋼氣動球閥由不銹鋼球閥和氣動執行器組成。氣動執行器主要分為雙作用單作用和角氣動執行器。電磁閥用于控制球閥。轉變。不銹鋼球閥主要用于阻塞，分配和改變管道中介質的流動方向。只需旋轉90度，就可以緊密關閉小扭矩。不銹鋼氣動球閥適合用作開關閥，但是Zui近的發展是設計了Yi制和控制流量的球閥，例如V形球閥。不銹鋼氣動球閥還提供智能控制，可快速進行管道切換。

不銹鋼氣動球閥材料分為304不銹鋼球閥，316不銹鋼球閥，321不銹鋼球閥，301不銹鋼球閥，2205不銹鋼球閥。

不銹鋼氣動球閥主要用于關閉或連接管道中的介質。它也可以用于調節和控制流體。與其他類型的閥相比，不銹鋼氣動球閥具有角行程輸出扭矩，開啟迅速，平穩可靠，適用廣泛。

不銹鋼氣動球閥技術規范

設計依據	GB標準	ANSI標準
設計標準	GB12237	ANSI B16.34
結構長度	GB12221	ANSI B16.5
連接法蘭尺寸	GB/9113、JB/T79	API 598
試驗和檢驗	JB/T9002

不銹鋼氣動球閥技術參數

公稱通徑mm		15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV		21	38	72	112	170	275	380	512	941	1450	2220	3590	5130	7360
公稱壓力MPa		1.6、2.5、4.0、6.4
額定行程		90°
固有流量特性		快開特性
閥體材質		ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
閥座材質		軟密封：PTFE、PPL；硬密封：不銹鋼
閥芯材質		ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
介質溫度℃		-40～+150、-40～+350
氣源壓力MPa		0.4~0.6
電磁閥	電源電壓	AC220V、DC24V
	防爆等級	普通型、隔爆型mⅡT5 (d ⅡCT4)、本安型
連接形式		GB9113-2000（JB/T79-94）
泄漏量		軟密封：Ⅵ級、硬密封：Ⅳ級
執行器接口		G1/8”、NAMUR1/4”

不銹鋼氣動球閥執行器轉扭及動作時間

執行器型號RD/RC			0030	0060	0100	0150	0220	0300	0450	0600	0900	1200	2000	3000
執行器缸徑			63	75	88	100	115	125	145	160	180	200	240	265
扭矩	4bar氣源		23.5	46.5	73.2	106	172	221	348	453	612	850	1496	2156
扭矩	5bar氣源		29.3	58.2	91.5	133	215	277	434	567	765	1063	1870	2695
開關 時間	開向	雙作用	0.3	0.3	0.4	0.5	0.7	0.9	1.2	1.5	2.0	2.7	3.5	4.0
	開向	單作用	0.3	0.4	0.5	0.7	0.9	1.2	1.5	1.8	2.4	3.5	4.1	4.5
	關向	雙作用	0.3	0.4	0.5	0.6	0.8	1.1	1.4	1.7	2.2	3.2	4.0	4.5
	關向	單作用	0.4	0.5	0.6	0.9	1.1	1.4	1.8	2.1	2.8	4.0	4.6	5.0

不銹鋼氣動球閥結構尺寸 OVQ641（F、N、P）-PN25（2.5MPa）

公稱通徑	外形尺寸（參考值）					連接法蘭尺寸（固定值）
公稱通徑	L		L1	L2	H	D	D1	D2	C	f	n-Φd
15	130	130	140.5	70.5	185/191	95	65	46	14	2	4-Φ14
20	130	140	140.5	70.5	191/197	105	75	56	16	2	4-Φ14
25	140	150	158.5	83	199/227	115	85	65	16	3	4-Φ14
32	165	165	210.5	94.5	212/250	140	100	76	18	3	4-Φ18
40	165	180	247.5	106.3	245/255	150	110	84	18	3	4-Φ18
50	203	200	268.5	123	270/286	165	125	99	20	3	4-Φ18
65	241	220	315	141	309/330	185	145	118	22	3	8-Φ18
80	283	250	345	151.5	344/349	200	160	132	24	3	8-Φ18
100	305	280	408.5	171.5	421/438	235	190	156	24	3	8-Φ22
125	381	320	487	204	485/534	270	220	184	26	3	8-Φ26
150	403	360	543	222	559/582	300	250	211	28	3	8-Φ26
200	502	400	728	329.5	655/702	360	310	274	30	3	12-Φ26
